一、項目概況

騰飛東站前府項目位于許昌市景福路以東，八一路以北，東苑路以南，規劃路以西，是由鄭州騰飛建設工程集團有限公司承建的集住宅、幼兒園、商業辦公、娛樂一體的大型多功能小區住宅。本項目規模大，功能多，機電各系統管線錯綜復雜，BIM技術的采用能滿足現場不斷變化的管理需要，降低建設單位投資的同時也減少了承包方的成本。

項目鳥瞰圖▲

二、應用目標

BIM人員根據項目重難點編寫項目實施策劃，確定項目具體應用目標。

BIM應用目標

整體目標	全專業全過程進行BIM應用，對施工中可能遇到的難題與BIM技術結合后形成的應用點進行梳理、匯總，并保證在工程應用中落地，同時以此為契機將本項目打造為BIM技術應用示范工程
管理目標	在項目各專業、各分部分項工程具體施工管理中使用BIM技術，以優化各崗位人員工作流程，把BIM應用融入日常管理工作中
組織目標	集團統籌規劃，細部?jī)?yōu)化后實施，實現項目全員參與
人才培養	在本項目培養集團BIM部門人員項目實施能力的同時，培養施工處人員BIM應用能力，最終實現施工處獨立進行BIM應用

三、應用展示

結合現場施工順序，將BIM技術融入到各專業應用中去，目前在土建和機電專業中取得了一定成效，下面是部分應用展示。
1、圖紙會審

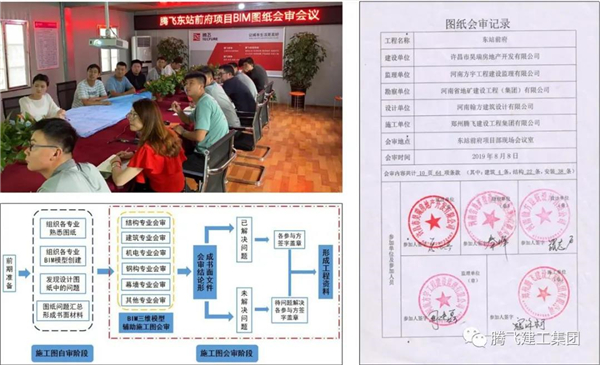

基于BIM的多方施工圖會審，以BIM三維模型為溝通媒介，業主、設計、監理、施工單位（分包施工單位）等各項目參與方，在施工圖會審過程中，對圖紙?jiān)O(shè)計問題進行逐個評審并提出修改意見。

2、臨建方案對比

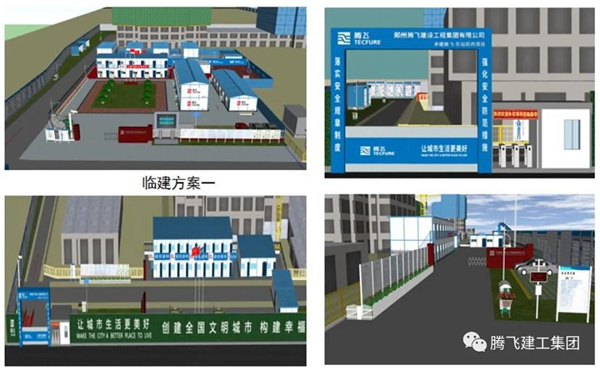

根據項目工程總平面規劃圖，提出兩種不同的臨建布置方案，會議上綜合考慮項目進度的整體安排，不影響幼兒園項目如期交付，最終確定方案二的臨建布置。

3、項目觀摩策劃

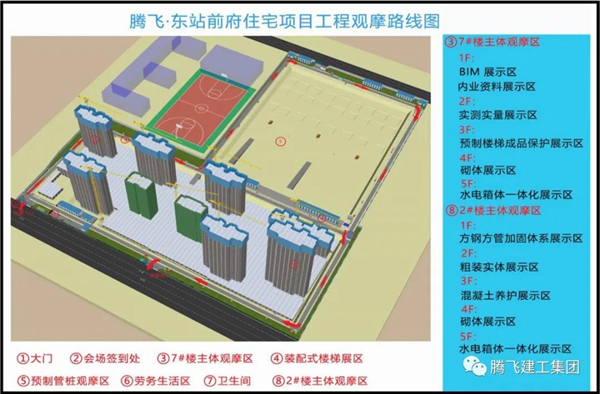

BIM小組提前對觀摩路線進行策劃，為各方觀摩提供了有效保障；在集團公司2020年第二季度項目現場觀摩中，獲得公司領導及同事的高度認可。

4、基坑輔助放線

BIM技術輔助基坑精確開挖的過程，是利用BIM工具進行精細建模、分析調整之后體現結果的過程。利用精細化的基坑模型給出所有交接位置的精確坐標，放線及開挖有理有據，減少施工過程中少挖或超挖現象，對縮短工期、降低成本產生積極的影響。

5、混凝土工程量提取

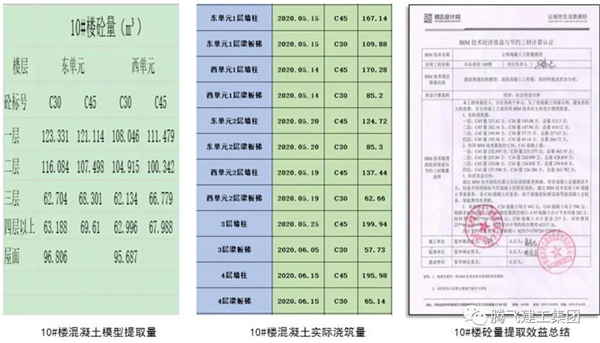

工程量統計不僅是預算部門的基礎工作也與現場施工聯系緊密，其精確程度直接決定了資金投資的掌控力度。通過用模型來精確統計混凝土工程量，從而為工程量統計相關工作提供便利。

6、板厚標高分色圖交底

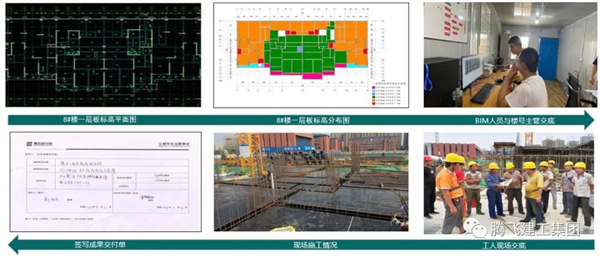

將樓層現澆板不同板厚和不同標高分顏色標識，進而打印出高清圖片用于現場施工人員技術交底，不僅全面提高勞動生產率，還進一步提高安全質量管控水平，為施工安全、質量生產保駕護航。

7、擱置式預制樓梯—設計校對

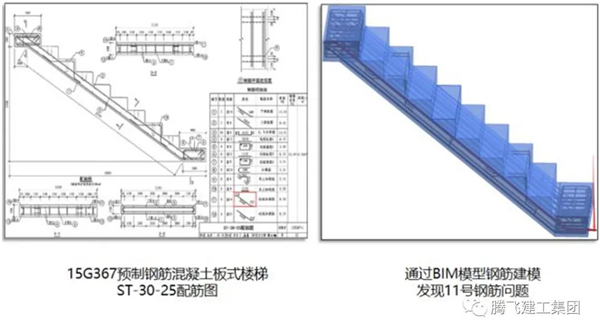

提前按照?qǐng)D集將樓梯鋼筋模型搭建出來，發現11#鋼筋問題，及時進行優化，避免了大批量錯誤構件生產造成的巨大經濟損失。

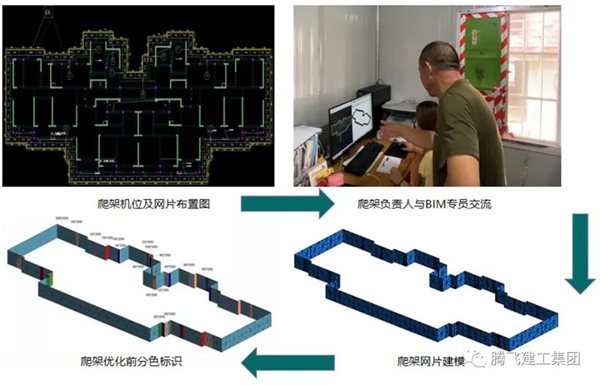

8、外爬架網片優化

通過模型建模對網片重新優化，并對不同規格網片進行分色標識，指導勞務班組現場安裝，確保爬架實用美觀。

9、建筑節點檐線優化

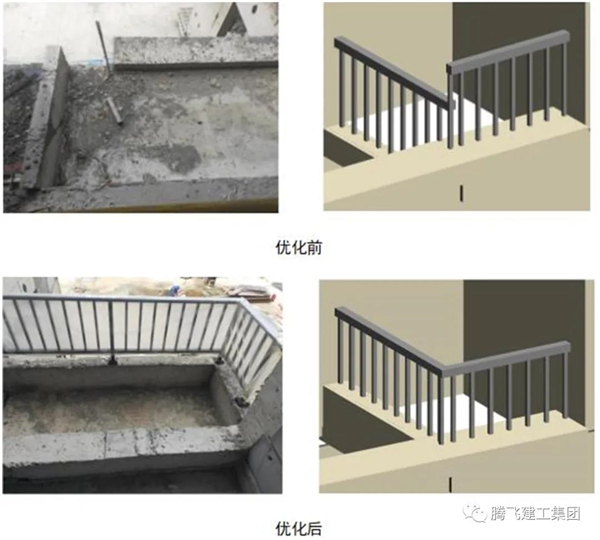

小組人員在建模過程中發現設了圖示的上翻臺不連續問題，優化后避免了現場其他樓號類似節點的施工問題，進一步控制了施工質量，也有利于建筑外立面的美觀。

10、二次砌體排布優化

對15-3塊地的主樓（1#-10#樓）進行砌體排布，商議后一致決定，通過BIM模型進行二次結構砌體預排，安排專人對樓號排布情況進行跟蹤和督查，部分現場靈活變化的，收集數據后對BIM模型進行維護。

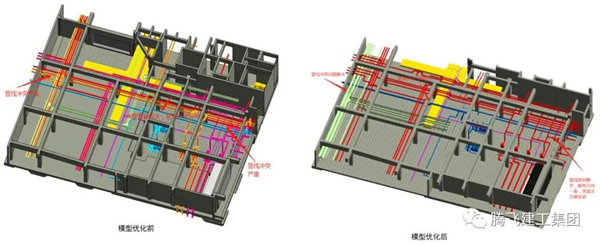

11、設備機房?jī)?yōu)化

利用BIM模型，對設備泵房管線合理優化，提前發現并解決了后期安裝上各專業在施工時的問題，通過圖紙的交付來闡述優化后的方案，提高工作效率的同時也避免后期安裝材料的浪費。

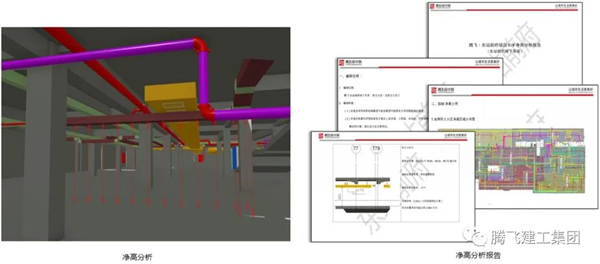

12、凈高分析

準確的表現出每個區域的凈高，根據各區域凈高要求及管線排布方案進行凈高分析，提前發現不滿足凈高要求、功能和美觀需求的部位，并和設計方進行溝通做出相應調整，避免后期設計變更，從而縮短工期、節約成本。

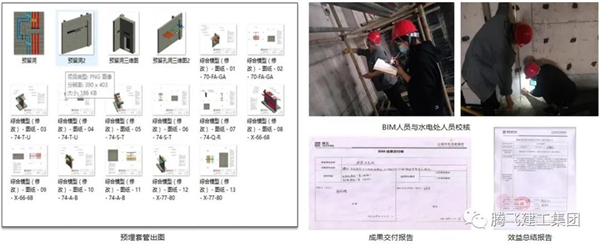

13、預留預埋出圖

對預留孔洞處單獨出圖，詳細標注，不僅能做到安裝時準確定位，后期負責人驗收的工作效率也得到了提升。

14、防火分區深化出圖

將地下室機電分區域進行管線綜合優化，在結合管線排布的原則下與設計方、施工方確認優化方案的合理性、可行性，再進行整體機電模型調整出圖，保證方案可行性的同時也節約了工期。

15、輕量化模型應用

依據模型創立每一個防火分區輕量化模型二維碼，之后將二維碼與圖紙粘貼上墻，方便施工班組施工時參考，避免因圖紙不清楚造成失誤，規避返工現象。

16、線上看房應用

疫情期間為避免業主客戶聚集活動，減少出行量，線上看房成為一種新的看房形式，BIM+VR讓購房者足不出戶，只需手機掃一掃，即可享受到實景看房的效果。

四、應用總結

BIM技術在東站前府（南苑）住宅項目的應用已經貫穿整個施工階段，雖然取得了一定效果，但也存在著諸多不足，正確審視小組人員的工作，才能更好地服務于施工，服務于項目。通過駐場人員和項目人員的共同努力，雙方互相學習，互相提高，為公司BIM技術的進一步發展奠定了堅實的基礎。

2020年10月14日騰飛·東站前府（南苑）BIM技術應用總結會▲
