傾斜攝影測量技術是利用多角度照片信息，重構真實三維場景的一項高新技術，現在已廣泛應用到智能化、大規模的智慧城市級別的實景三維建模。
那么這項新技術與建筑施工有什么關系呢？大家都知道傳統土方計算方法計算量大，計算精度不高，數據量大，利用無人機結合SMART3D軟件通過三維重構方法計算場地實景，可以快捷精確地做到“實際與模型的精確對應”和“所見即所得”。從地形測量到土方計算結果的獲得，人工成本和時間成本都將大大降低，同時測量的精度也會比傳統測量方法要高許多，本次以騰飛集團承建嶺云骨科項目為目標進行了GIS技術初次探索使用。
整個流程為數據采集獲取，數據預處理，POS解算整理、影像檢查、影像調整，內業數據生產，相對定向，外業數據生產，絕對定向，內業數據生產，空中三角測量（AT）、3d模型重建、3d產品提交。

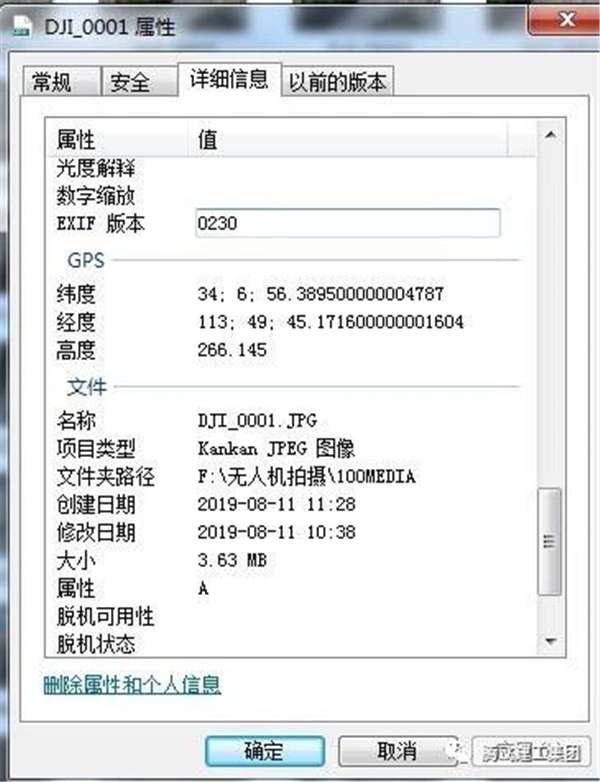

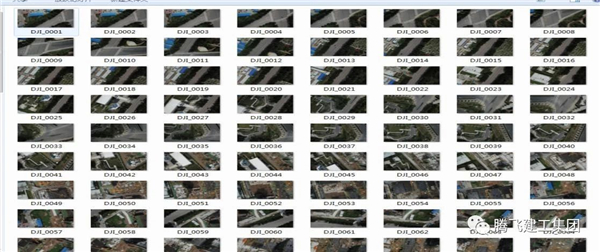

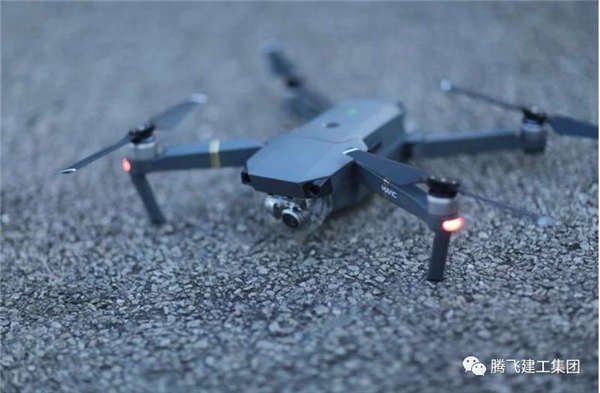

硬件使用為大疆御Pro一臺，高配臺式PC一臺，軟件為CONTEXTCAPT+CONTEXTCAPT+3DMAX，采集項目現場照片數據共計320張，并可通過文件夾查看到每張照片的經緯度、海拔高度、拍攝姿態(角度)等POS信息，這是初始的關鍵信息。

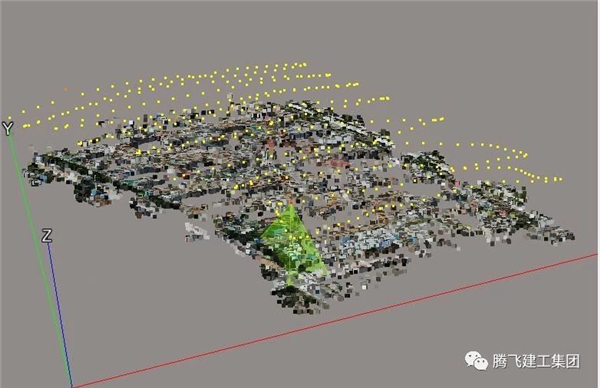

將照片數據導入進行預處理，空三，切塊26塊，進行三維重建，SMART3d會按照每張照片的經緯度、高度和角度還原出每個鏡頭的位置，如圖示依序排列。
生成網格和紋理后，進行實景3D模型土方工程量計算，在無人機進行航空攝影獲取航測數據的基礎上，運用SMART3d軟件進行空間加密等處理生成實景3d模型。

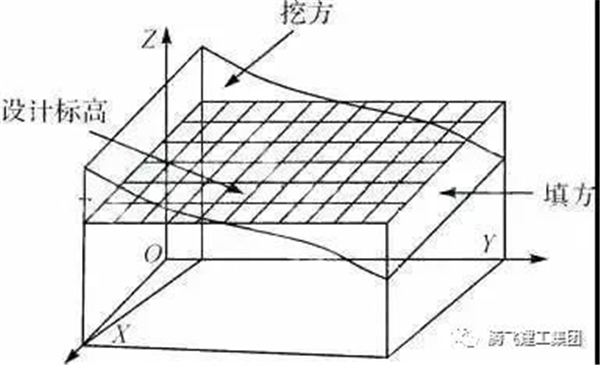

進而可以在SMART3d軟件上選定任意位置，運用繪制輪廓與設置標高、坡度的方式自行繪制地坪草圖，原理如下圖
嶺云骨科項目局部區域數據檢測圖
SMART 3d軟件會自動選擇“新構造”與“現有”之間的土方體量，并且左側屬性欄會顯示“切割/填充”、“填充”、“采樣距離”的值，這些值即為“挖填方凈值”、“填方”、“挖方”的量，則土石方的挖方、填方與挖填方凈值直接顯示出來，如圖
應用展望
【BIM與GIS】的整合可應用于智能城市信息化管理的許多面向，同時在工程的全生命周期中皆有應用機會。運用航空傾斜攝影實景3D模型的方法模擬土石方開挖與回填，在直觀有效地開展土石方的挖運分析與運算基礎上，做到土方平衡計算的精確化與精細化，節約解決爭議的時間，對項目成本管控會發揮重要作用。
未來BIM與GIS的整合應用應該結合兩種技術自身的特點，針對具體的實際應用需求，尤其是對于非幾何信息的轉換需求，進行目的性較強的轉換研究。此外，BIM與GIS的整合應用中，可以結合其他技術(如物聯網、大數據等)，來增強智能城市管理的時效性與數據準確性。
放眼現在市場，BIM已經在我們傳統建筑業大展拳腳，而BIM與GIS融合未來發展前景更是不可限量，希望BIM+GIS能夠真正走入人們的生活中，服務大眾，成為建設智慧城市的一把利劍，讓我們拭目以待吧。
