凈高分析是通過BIM模擬預建造，可以形象、直觀、準確的表現出每個區域的凈高，根據各區域凈高要求及管線排布方案進行凈高分析，提前發現不滿足凈高要求、功能和美觀需求的部位，并和設計方進行溝通做出相應調整，避免后期設計變更，從而縮短工期、節約成本。
具體操作流程如下：
（一）區域填充法

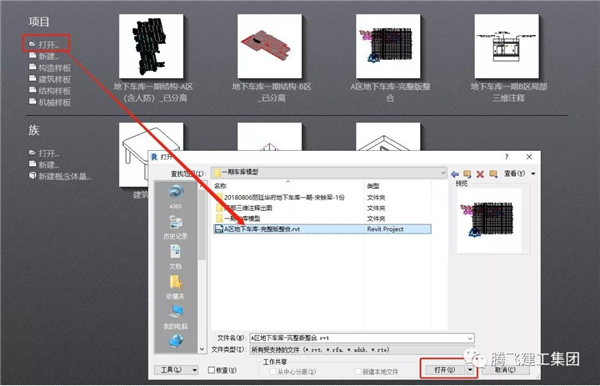

1、在Revit頁面中打開已經整合完畢的項目（這里以北海麗廷華府一期地下車庫A區為例）

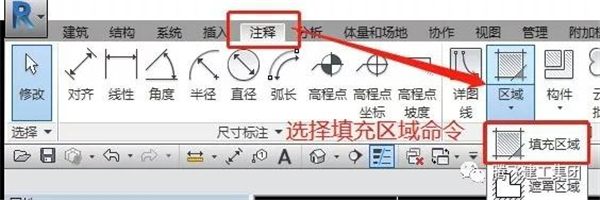

2、選擇填充區域

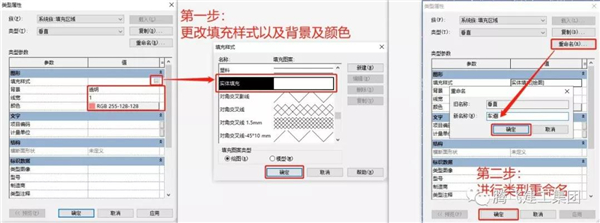

3、填充區域的類型編輯

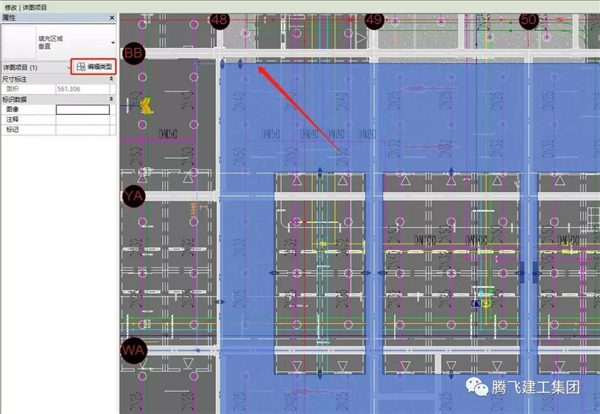

選中框選的區域使其高亮顯示，進行類型編輯
編輯后顯示

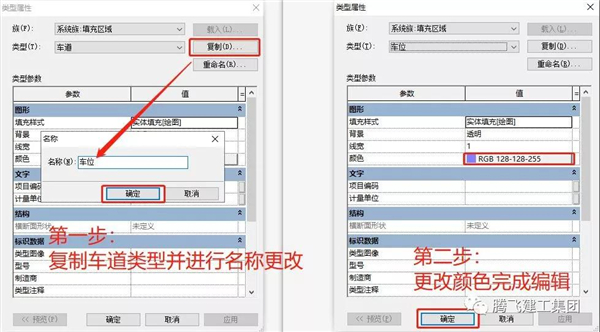

車位的區域選擇同上方法一致，完成區域選擇后進行類型編輯

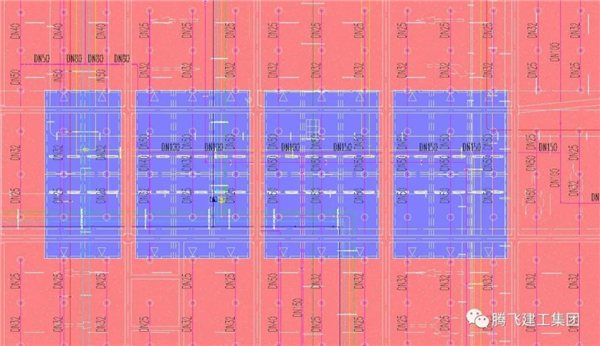

編輯后顯示

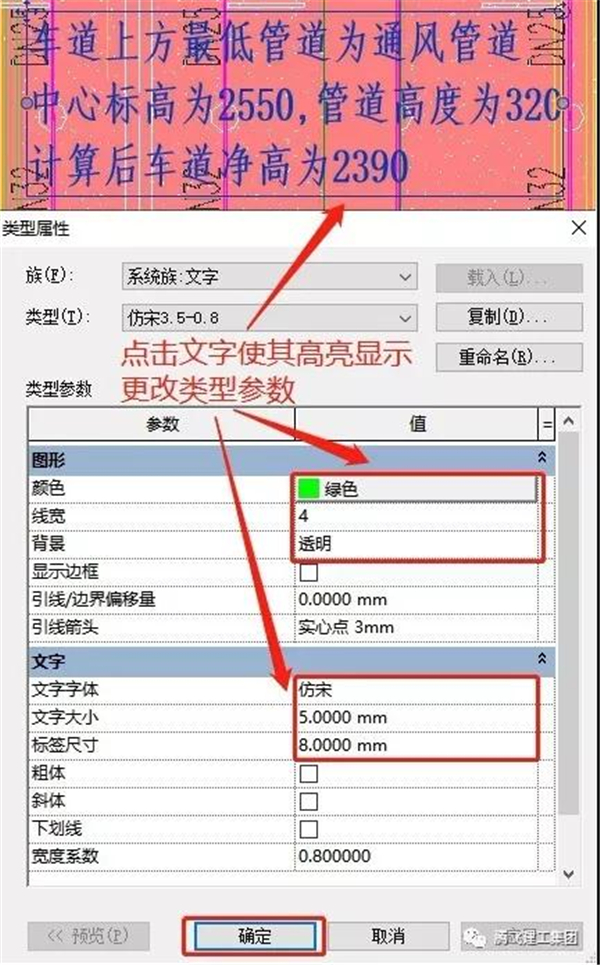

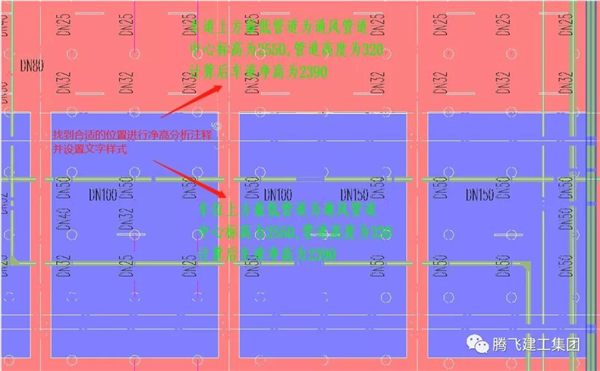

4、對填充區域進行文字分析

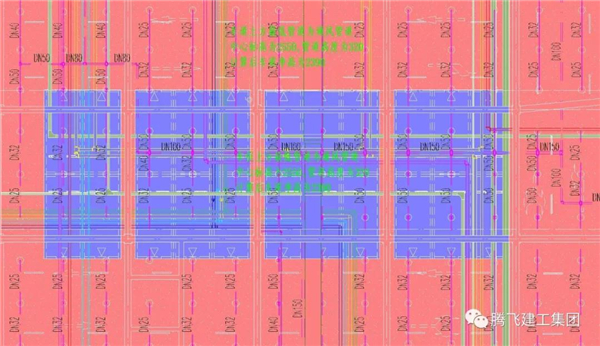

編輯完成后顯示（局部）

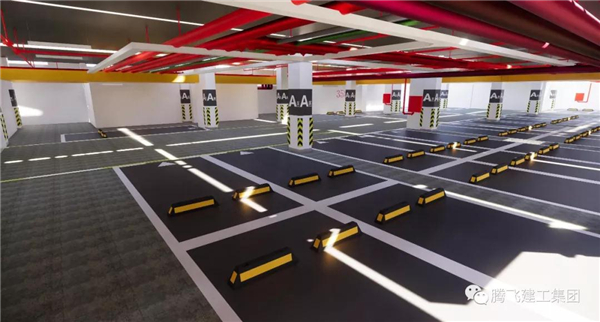

渲染后展示（局部）
注：如若不需顯示管道、橋架等系統時，更改填充區域的背景為不透明即可。
（二）圖例填充法

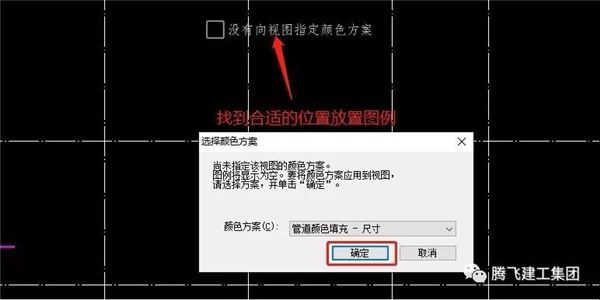

1、選擇顏色方案

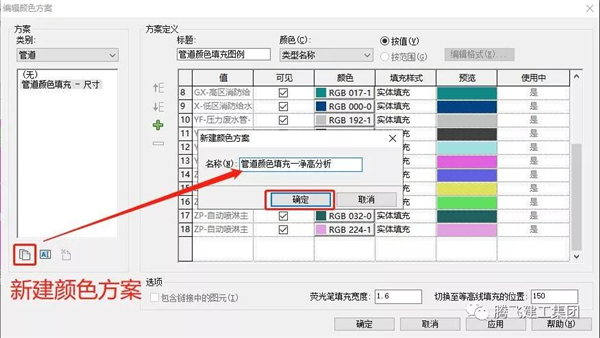

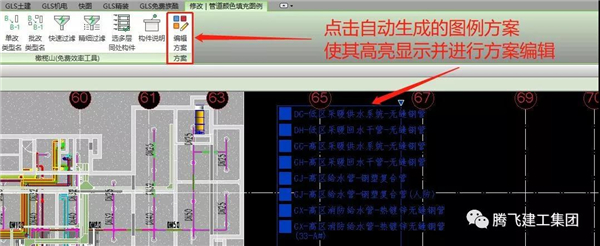

2、管道顏色填充圖案方案編輯
注：此方案定義是根據北海麗廷華府項目地下車庫管線排布方案為例，其余項目可根據實際情況自行定義。
填充完成后顯示（局部）
（三）局部三維、剖面注釋法

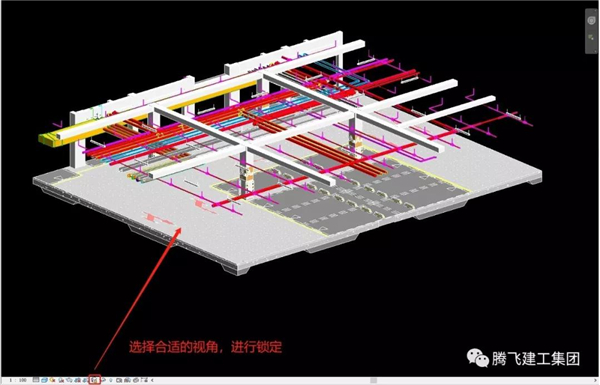

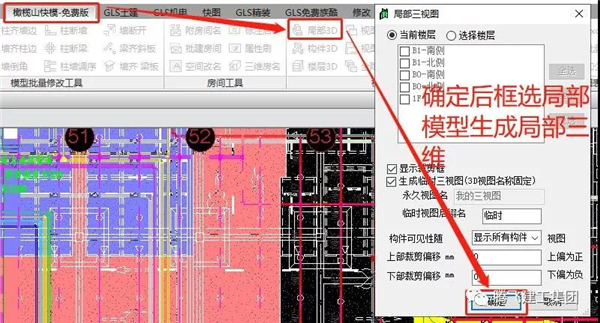

1、選取局部三維

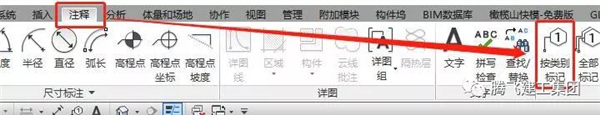

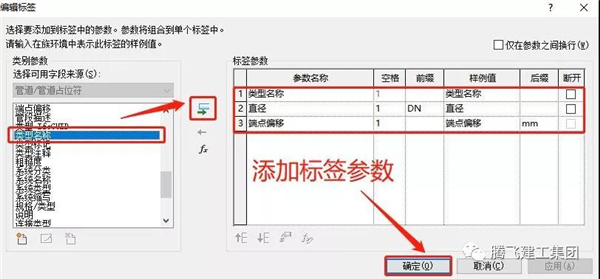

2、注釋標注

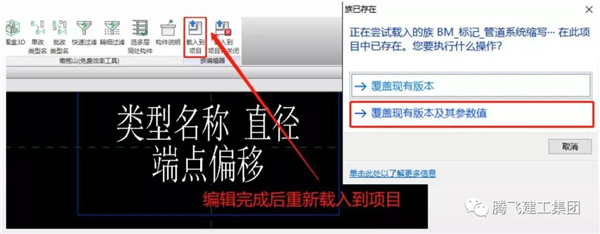

注：此參數名稱可根據實際項目情況進行添加
注釋完成后顯示

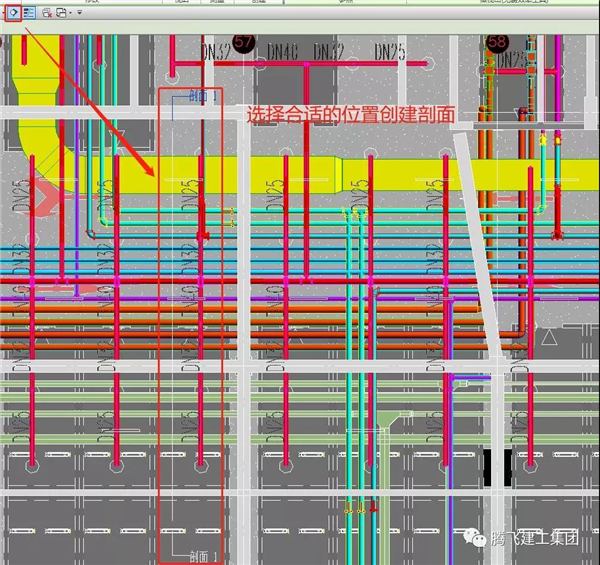

3、創建剖面注釋
注釋完成后顯示
注：剖面注釋方法與局部三維注釋方法相同
應用案例展示
案例一：
北海麗廷華府項目一期地下車庫B區，管線排布分為三層，其中最下方是通風管道，底部標高為2200，保證了車庫凈高要求。

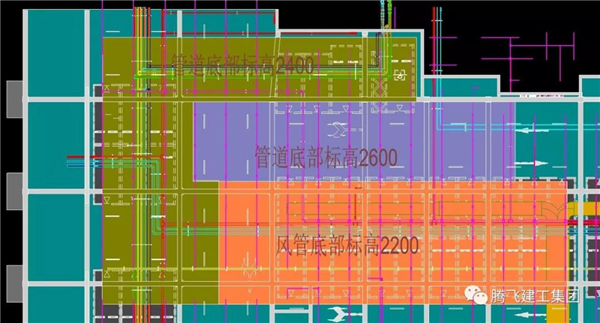

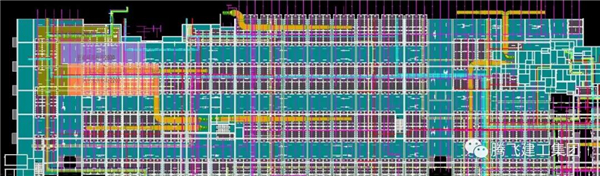

整體區域填充
局部分析
案例二：
此局部三維注釋分析位于一期車庫B區63-65軸與Y-AA軸，是21#主樓與車庫連接處，管線較為密集，在車庫處統一下翻600進入主樓，保證了車庫的凈高。

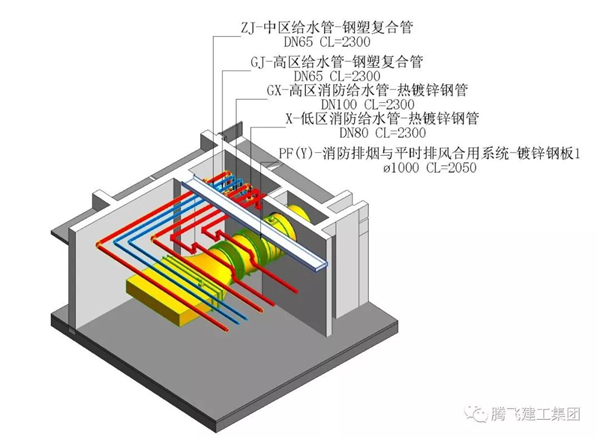

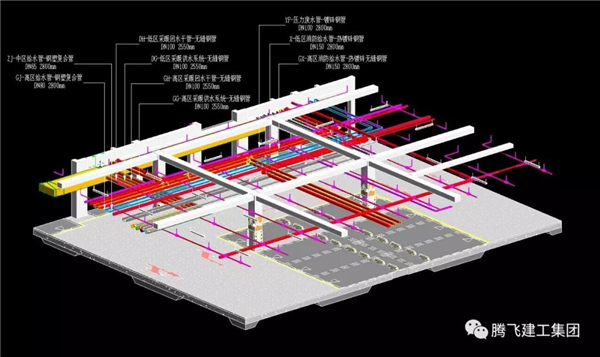

局部三維注釋圖

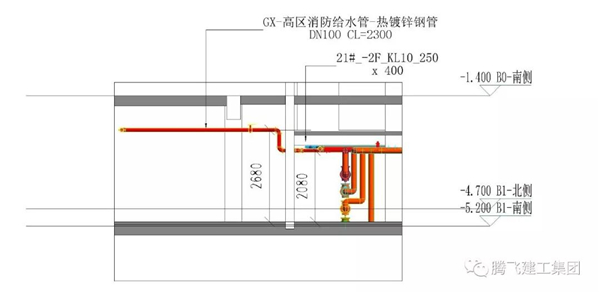

局部剖面注釋圖
案例三：
車位處的復雜節點處理，以一期車庫A區PA-NA、51-52軸車位為例，此車位具有代表性，除去底面地坪100mm，及支架角鋼，底部最低凈高保證2.2m。

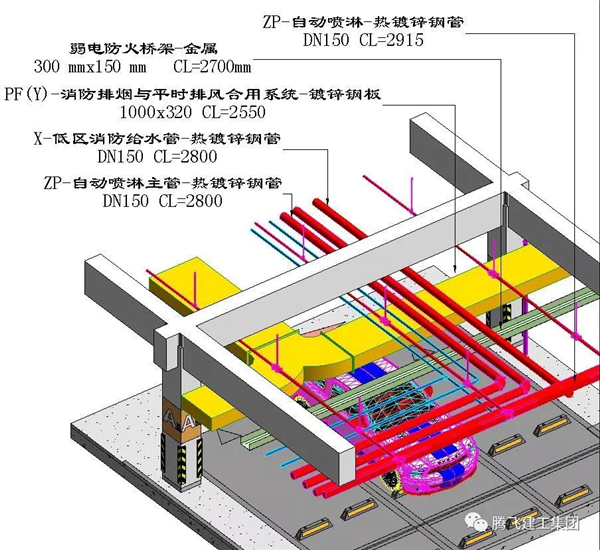

車位綜合分析三維局部圖

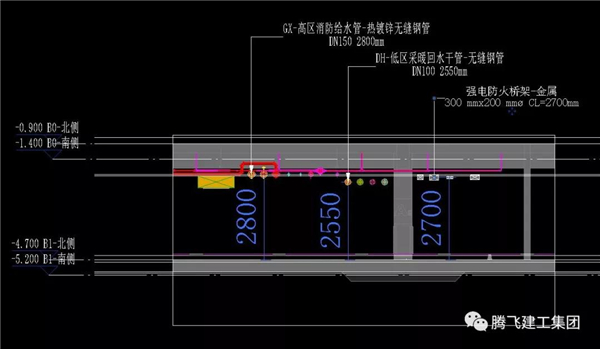

車位綜合分析剖面局部圖
凈高分析是BIM技術必不可少的應用點之一，有多種表現方式。平面的區域填充和管線的顏色填充都能從整體上對建筑凈高有一個大致的了解，而局部的三維、剖面則大多運用在管線密集處的重點、難點處，通過對三維模型的分析，可以對局部的管線高度、建筑凈高等有非常直觀的認識。每一種凈高分析的方法都各有特點，在項目應用中可根據實際需要選擇不同的方法。
